丁坝是航道整治工程中常用的建筑物，丁坝回流区范围、回流区形态变化及其回流强度大小，是航道整治工程中需要密切关注和研究的问题。
实验设备

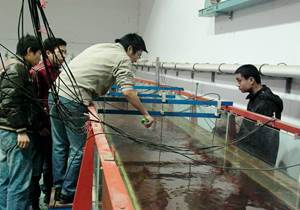

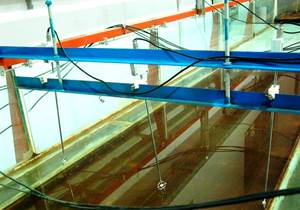

丁坝回流区试验分别在顺直和弯曲段综合试验水槽中进行。预先制作混凝土丁坝坝体高度分别为5cm、10cm、15cm，长度分别为30cm、50cm、70cm的块体4×9组。同时准备高锰酸钾类似示剂若干及照相录像设备。
实验内容
观测和记录不同丁坝坝体长度在某一水流强度情况下的坝下游回流区流态和范围大小，同时测量回流区范围内的回流流速平面分布；改变水槽中平均流速2～3个组次，同样观测和记录不同丁坝坝体长度在坝下游回流区流态和范围大小，同时测量回流区范围内的回流流速平面分布；观测和记录不同丁坝坝体高度在某一水流强度情况下的坝下游回流区流态和范围大小，同时测量回流区范围内的回流流速平面分布；4、改变水槽中平均流速2～3个组次，同样观测和记录不同丁坝坝体高度在坝下游回流区流态和范围大小，同时测量回流区范围内的回流流速平面分布。
|
|
